安讯士 AXIS P1388-BE 盒式摄像机 - 用户手册 设置指南
用于 HTTP/HTTPS 流量的端口使用 MQTT。 如果服务器/代理支持 WebSocket/WebSocket Secure (WS/WSS) （通常在 端口 443 上），则改用此协议。请咨询 服务器/代理 提供商，了解是否 支持 WS/WSS以及要使用哪个端口和基本路径。 如果服务器/代理支持 ALPN，则可以通过开放端口（例如 443）协商使用 MQTT。请咨询您的服务器/代理提供商，了解是否支持 ALPN 以及要使用哪种 ALPN 协议和端口。 性能注意事项 在设置系统时，重要是要考虑各种设置和情况如何影响性能。一些因素会影响所需的带宽量（比特率），其他因素会影响帧速率，而有些因素则会影响两者。如果 CPU 上的负载达到最大值，这也会影响帧速率。 以下是需要考虑的最重要因素： 高图像分辨率或较低的压缩级别会导致图像包含更多数据，从而影响带宽。 旋转 GUI 中的图像会增加产品的 CPU 负载。 大量 Motion JPEG 或单播 H.264 客户端的访问会影响带宽。 大量 Motion JPEG 或单播 H.265 客户端的访问会影响带宽。 不同客户端同时观看不同的流（分辨率、压缩）会影响帧速率和带宽。 尽可能使用相同的流以保持较高的帧速率。可以使用流配置文件来确保流相同。 同时访问 Motion JPEG 和 H.264 视频流会影响帧速率和带宽。 同时访问 Motion JPEG 和 H.265 视频流会影响帧速率和带宽。 大量使用事件设置会影响产品的 CPU 负载，进而影响帧速率。 使用 HTTPS 可能会降低帧速率，特别是在流式传输运动 JPEG 时。 由于基础设施薄弱导致网络使用率过高，影响带宽。 在性能较差的客户端计算机上观看会降低感知性能并影响帧速率。 同时运行多个 AXIS 摄像机 应用平台 (ACAP) 应用程序可能会影响帧速率和整体性能。
开始使用
在网络上查找设备
要在网络上查找 Axis 设备并在 Windows® 中为其分配 IP 地址，请使用AXIS IP Utility 或AXIS Device Manager。这两个应用程序都是免费的，可以从/support下载。
有关如何查找和分配 IP 地址的更多信息，请转至如何分配 IP 地址和访问您的设备。
浏览器支持
您可以将设备与以下浏览器一起使用：
ChromeTM | Firefox® | EdgeTM | Safari® | |
Windows® | 推荐 | 推荐 | ✓ | |
macOS ® | 推荐 | 推荐 | ✓ | ✓ |
Linux ® | 推荐 | 推荐 | ✓ | |
其他操作系统 | ✓ | ✓ | ✓ | ✓* |
*要在 iOS 15 或 iPadOS 15 中使用 AXIS OS Web 界面，请前往“设置”>“Safari”>“高级”>“实验功能”，然后禁用NSURLSession Websocket。
如果您需要有关推荐浏览器的更多信息，请访问AXIS OS 门户。
打开设备的 Web 界面
创建管理员帐户
安全密码
Axis 设备通过网络以明文形式发送初始设置的密码。为了在首次登录后保护您的设备，请设置安全加密的 HTTPS 连接，然后更改密码。
设备密码是保护您的数据和服务的主要方式。Axis 设备不强制实施密码策略，因为它们可用于各种类型的安装。
为了保护您的数据，我们强烈建议您：
使用至少 8 个字符的密码，最好由密码生成器创建。
不要泄露密码。
定期更改密码，至少每年一次。
确认无人篡改设备软件
- 为确保设备具有其原始的 AXIS OS，或在安全攻击后完全控制设备：
重置为出厂默认设置。请参阅重置为出厂默认设置。
重置后，安全启动可保证设备的状态。
配置并安装设备。
Web 界面概述
该视频向您概述了该设备的 Web 界面。
配置您的设备
基本设置
设置捕获模式
转到视频 > 安装 > 捕获模式。
单击“更改”。
选择捕获模式并单击“保存并重新启动”。
另请参阅捕获模式。
设置电源线频率
转到视频 > 安装 > 电源线频率。
单击“更改”。
选择电力线频率，然后单击“保存并重新启动”。
设置方向
转到视频 > 安装 > 旋转。
选择0 度、90 度、180 度或270度。
另请参阅监控狭长区域。
更换镜头
停止所有录制并断开设备电源。
断开镜头电缆并取下标准镜头。
安装新的镜头并连接镜头电缆。
重新接通电源。
登录设备的 Web 界面，然后转到“视频”>“图像”>“曝光”。
选择您已安装的P-Iris 镜头。
- 注意
如果您使用 DC 光圈、手动光圈或可选 i-CS 镜头，则无需选择镜头驱动程序。
要使更改生效，您需要重新启动设备。转到维护并单击重新启动。
调整变焦和对焦。
- 注意
对于具有 P-Iris、DC-iris 或手动光圈的镜头，请先手动调整镜头焦点，然后再通过 Web 界面微调焦点。
调整图像
本部分包含有关配置设备的说明。如果您想详细了解某些功能的工作原理，请转到了解更多。
调平摄像机
- 要调整相对于参考区域或物体的视图，请将水平网格与摄像机的机械调整结合使用。
转到视频 > 图像 >并单击
。单击
即可显示级别网格。以机械方式调整摄像机，直到参考区域或物体的位置与水平网格对齐。
选择场景配置文件
场景配置文件是一组预定义的图像外观设置，包括颜色级别、亮度、清晰度、对比度和局部对比度。场景配置文件在产品中预先配置，可快速设置特定场景，例如针对监控条件优化的法医场景。有关每个可用设置的说明，请参阅Web 界面。
您可以在摄像机的初始设置过程中选择场景配置文件。您也可以稍后选择或更改场景配置文件。
转到视频 > 图像 > 外观。
转到场景配置文件并选择一个配置文件。
使用低延迟模式减少图像处理时间
您可以通过开启低延迟模式来优化直播的图像处理时间。直播的延迟会降至最低。使用低延迟模式时，图像质量会低于平时。
转到系统>普通配置。
从下拉列表中选择ImageSource 。
转到ImageSource/I0/Sensor > 低延迟模式并选择开启。
单击“保存”。
选择曝光模式
要提高特定监控场景的图像质量，请使用曝光模式。曝光模式可让您控制光圈、快门速度和增益。转到视频 > 图像 > 曝光，然后在以下曝光模式之间进行选择：
对于大多数用例，请选择自动曝光。
对于具有某些人工照明（例如荧光灯）的环境，请选择无闪烁。
选择与电源线频率相同的频率。
对于具有特定人造光和明亮光线的环境，例如夜间在户外有荧光灯照明、白天有阳光，请选择减少闪烁。
选择与电源线频率相同的频率。
要锁定当前曝光设置，请选择“保持当前”。
使用夜间模式，在弱光条件下也能利用红外光
您的摄像机在白天使用可见光来提供彩色图像。但是随着可见光的减少，彩色图像会变得不那么明亮和清晰。如果在这种情况下切换到夜间模式，摄像机将同时使用可见光和近红外光来提供明亮而细致的黑白图像。您可以将摄像机设置为自动切换到夜间模式。
转到视频 > 图像 > 日夜模式，并确保红外截止滤波器设置为自动。
降低低光条件下的噪点
为了减少低光条件下的噪点，您可以调整以下一个或多个设置：
调整噪音和运动模糊之间的平衡。转到视频 > 图像 > 曝光，然后将模糊噪音平衡滑块移向低噪音。
将曝光模式设置为自动。
- 注意
较高的最大快门值可能会导致运动模糊。
要降低快门速度，请将最大快门设置为最高可能值。
- 注意
当您降低最大增益时，图像会变暗。
将最大增益设置为较低的值。
如果可能，请将光圈下的滑块移向打开。
在“视频”>“图像”>“外观”下降低图像的清晰度。
减少低光条件下的运动模糊
- 为了减少弱光条件下的运动模糊，请在“视频”>“图像”>“曝光”中调整以下一个或多个设置：
将模糊噪声权衡滑块移向低运动模糊。
- 注意
当增加增益时，图像噪声也会增加。
将最大快门设置为较短时间，将最大增益设置为较高值。
- 注意
当打开光圈时，景深会变浅。
将光圈滑块移向打开。
- 如果您仍然遇到运动模糊问题：
增加场景的光照水平。
安装摄像机，使得物体朝向它或远离它移动，而不是向侧面移动。
- 注意
如果使用光圈较大的镜头，景深会变浅。
换一个光圈更大的镜头。
最大化图像中的细节
如果最大化图像中的细节，比特率可能会增加，并且可能会降低帧速率。
确保选择具有最高分辨率的捕获模式。
转到视频 > 流 > 常规并将压缩率设置为尽可能低。
在实时取景图像下方，单击
，然后在视频格式中选择MJPEG。转到视频 > 流 > Zipstream并选择关闭。
处理强背光场景
动态范围是指图像中光照水平的差异。在某些情况下，最暗区域和最亮区域之间的差异可能很大。结果通常是图像中可以看到暗区或亮区。宽动态范围 (WDR) 使图像的暗区和亮区都清晰可见。
- WDR 可能会导致图像中出现伪影。
- WDR 可能不适用于所有捕捉模式。
转到视频 > 图像 > 宽动态范围。
打开 WDR。
使用局部对比度滑块来调整 WDR 的量。
使用色调映射滑块来调整 WDR 的量。
如果仍然有问题，请转到曝光并调整曝光区域以覆盖感兴趣的区域。
了解有关 WDR 的更多信息以及如何使用它，请访问/web-articles/wdr。
使用图像稳定功能稳定抖动的图像
图像稳定适用于产品安装在暴露位置且可能发生振动（例如由于风或过往车辆）的环境。
该功能可使图像更平滑、更稳定、更清晰。它还可减小压缩图像的文件大小并降低视频流的比特率。
当您打开图像稳定功能时，图像会被稍微裁剪，从而降低最大分辨率。
转到视频 > 安装 > 图像校正。
开启图像稳定功能。
补偿桶形失真
桶形失真是一种现象，即直线在靠近画面边缘时会逐渐弯曲。宽视野通常会在图像中产生桶形失真。桶形失真校正可补偿这种失真。
桶形畸变校正会影响图像分辨率和视野。
转到视频 > 安装 > 图像校正。
打开桶形失真校正（BDC）。
监控狭长区域
使用走廊格式可以更好地利用狭长区域（例如楼梯、走廊、道路或隧道）的整个视野。
根据您的设备，将摄像机或摄像机中的 3 AXIS镜头旋转 90° 或 270°。
如果设备没有自动旋转视图，请转到视频 > 安装。
将视图旋转 90° 或 270°。
验证像素分辨率
为了验证图像的特定部分是否包含足够的像素（例如，识别车牌），您可以使用像素计数器。
转到视频 > 图像。
点击
。点击
查看像素计数器。在摄像机的实时取景中，调整感兴趣区域周围矩形的大小和位置，例如您预计车牌会出现的位置。
您可以查看矩形每条边的像素数，并确定这些值是否足以满足您的需要。
使用隐私遮罩隐藏部分图像
您可以创建一个或多个隐私蒙版来隐藏部分图像。
转到“视频”>“隐私遮罩”。
点击
。单击新的蒙版并输入名称。
根据您的需要调整隐私遮罩的大小和位置。
要更改所有隐私遮罩的颜色，请单击隐私遮罩并选择一种颜色。
另请参阅隐私遮罩
显示图像叠加层
您可以在视频流中添加图像作为覆盖。
转到“视频”>“覆盖”。
选择图像并单击
。单击“图像”。
拖放图像。
单击“上传”。
单击“管理覆盖”。
选择图像和位置。您也可以在实时视图中拖动叠加图像来更改位置。
显示文本覆盖
您可以在视频流中添加文本字段作为覆盖层。例如，当您想在视频流中显示日期、时间或公司名称时，此功能非常有用。
转到“视频”>“覆盖”。
选择文本并单击
。输入您想要在视频流中显示的文本。
选择一个位置。您也可以拖动实时视图中的叠加文本字段来更改位置。
为图片添加街道名称和罗盘方向
街道名称和罗盘方向将显示在所有视频流和录制中。
转到应用程序。
选择AXIS方向辅助。
单击“打开”。
要添加街道名称，请单击添加文本并修改文本以适合街道。
要添加指南针，请单击添加指南针并修改指南针以适合图像。
查看和录制视频
本部分包含有关配置设备的说明。要了解有关流式传输和存储工作原理的更多信息，请转到流式传输和存储。
减少带宽和存储
降低带宽可能会导致图像细节丢失。
转到“视频”>“码流”。
- 在实时视图中单击。
选择视频格式H.264。
转到视频 > 流 > 常规并增加压缩。
转到“视频”>“码流”>“Zipstream”，然后执行以下操作之一或多项：
- 注意
Zipstream设置适用于 H.264 和 H.265 。
选择您想要使用的Zipstream Strength 。
开启“优化存储”。只有视频管理软件支持 B 帧时才可使用此功能。
打开动态 FPS。
打开动态 GOP并设置较高的上限GOP 长度值。
大多数 Web 浏览器不支持 H.265 解码，因此该设备在其 Web 界面中不支持该解码。相反，您可以使用支持 H.265 解码的视频管理系统或应用程序。
设置网络存储
- 要将录制存储在网络上，您需要设置网络存储。
转到系统 > 存储。
单击网络存储下的
添加网络存储。键入主机服务器的 IP 地址。
在网络共享下键入主机服务器上的共享位置的名称。
输入用户名和密码。
选择 SMB 版本或保留为“自动”。
如果您遇到临时连接问题，或者共享尚未配置，请选择“添加共享而不进行测试” 。
单击“添加”。
录制并观看视频
- 直接从摄像机录制视频
转到视频 > 图像。
要开始录制，请单击
。如果您尚未设置任何存储，请单击
。有关如何设置网络存储的说明，请参阅设置网络存储要停止录制，请
再次单击。
- 看视频
转至录制。
单击
列表中的录制。
确认没有人篡改视频
通过签名的视频，您可以确保没有人篡改摄像机录制的视频。
转到“视频”>“码流”>“常规”，然后打开“签名视频”。
使用AXIS Camera Station（5.46 或更高版本）或其他兼容的视频管理软件录制视频。有关说明，请参阅AXIS Camera Station 用户手册。
导出录制的视频。
使用AXIS File Player 播放视频。下载 AXIS File Player。
表示无人篡改过视频。
要获取有关视频的更多信息，请右键单击该视频并选择显示数字签名。
设置活动规则
您可以创建规则，让设备在发生某些事件时执行操作。规则由条件和操作组成。条件可用于触发操作。例如，设备可以在检测到运动时开始录制或发送电子邮件，或者在设备录制时显示覆盖文本。
要了解更多信息，请参阅我们的指南《开始了解活动规则》。
触发动作
转到系统 > 事件并添加规则。规则定义设备何时执行某些操作。您可以将规则设置为计划、重复或手动触发。
输入名称。
选择触发操作必须满足的条件。如果为规则指定多个条件，则必须满足所有条件才能触发操作。
选择当条件满足时设备应执行的操作。
如果对活动规则进行更改，则必须再次打开该规则才能使更改生效。
如果您更改规则中使用的流配置文件的定义，则需要重新启动使用该流配置文件的所有规则。
当摄像机检测到物体时录制视频
此示例说明如何设置摄像机，使其在检测到物体时开始录制到 SD 卡。录制内容包括检测前五秒和检测结束后一分钟。
在你开始之前：
确保已安装 SD 卡。
- 确保AXIS Object Analytics 正在运行：
转到应用程序 > AXIS Object Analytics。
如果应用程序尚未运行，则启动它。
确保您已根据您的需要设置了应用程序。
- 创建规则：
转到系统>事件并添加规则。
输入规则的名称。
在条件列表中的“应用程序”下，选择“对象分析”。
在操作列表中的“录制”下，选择“在规则生效时录制视频”。
在存储选项列表中，选择SD_DISK。
选择一个摄像机和一个流配置文件。
将预缓冲时间设置为5 秒。
将后缓冲时间设置为1 分钟。
单击“保存”。
当设备检测到物体时，在视频流中显示文本叠加
此示例说明当设备检测到物体时如何显示文本“检测到运动”。
- 确保AXIS Object Analytics 正在运行：
转到应用程序 > AXIS Object Analytics。
如果应用程序尚未运行，则启动它。
确保您已根据您的需要设置了应用程序。
- 添加覆盖文本：
转到“视频”>“覆盖”。
在覆盖下，选择文本并单击
。#D在文本字段中输入。选择文本大小和外观。
要定位文本覆盖，请单击
并选择一个选项。
- 创建规则：
转到系统>事件并添加规则。
输入规则的名称。
在条件列表中的“应用程序”下，选择“对象分析”。
在操作列表中的“覆盖文本”下，选择“使用覆盖文本”。
选择视频通道。
在文本中，输入“检测到运动”。
设定持续时间。
单击“保存”。
如果您更新覆盖文本，它将在所有视频流上自动动态更新。
提供正在发生的事件的视觉指示
您可以选择将 AXIS I/O 指示灯 LED 连接到网络摄像机。可以将此 LED 配置为在摄像机发生某些事件时亮起。例如，让人们知道视频录制正在进行中。
所需硬件
AXIS I/O 指示灯
Axis 网络摄像机
- 注意
有关如何连接 AXIS I/O 指示 LED 的说明，请参阅产品附带的安装指南。
以下示例显示如何配置一条规则，打开 AXIS I/O 指示 LED 来指示摄像机正在录制。
转到系统 > 配件 > I/O 端口。
对于连接 AXIS I/O 指示 LED 的端口，单击
将方向设置为输出，单击
将正常状态设置为电路开路。转到系统 > 事件。
创建新规则。
选择触发摄像机开始录制所必须满足的条件。例如，它可以是时间表或运动检测。
在操作列表中，选择录制视频。选择存储空间。选择流配置文件或创建新的配置文件。还可根据需要设置预缓冲区和后缓冲区。
保存规则。
创建第二条规则并选择与第一条规则相同的条件。
在操作列表中，选择“规则处于活动状态时切换 I/O”，然后选择 AXIS I/O 指示 LED 所连接的端口。将状态设置为“活动”。
保存规则。
- 可以使用 AXIS I/O 指示 LED 的其他场景例如：
配置 LED 在摄像机启动时亮起，以指示摄像机的存在。选择系统就绪作为条件。
配置 LED 在直播流处于活动状态时亮起，以指示有人或程序正在访问来自摄像机的流。选择“直播流已访问”作为条件。
当摄像机检测到大声噪音时录制视频
此示例说明如何设置摄像机，使其在检测到大声噪音前五秒开始录制到 SD 卡，并在两分钟后停止。
以下说明要求将麦克风连接到音频输入。
- 打开音频：
设置流配置文件以包含音频，请参阅向录制添加音频。
- 开启音频检测：
转到系统 > 检测器 > 音频检测。
根据您的需要调整声音级别。
- 创建规则：
转到系统>事件并添加规则。
输入规则的名称。
在条件列表中的“音频”下，选择“音频检测”。
在操作列表中的“录制”下，选择“录制视频”。
在存储选项列表中，选择SD_DISK。
选择已打开音频的流配置文件。
将预缓冲时间设置为5 秒。
将后缓冲时间设置为2 分钟。
单击“保存”。
当摄像机检测到撞击时录制视频
冲击检测允许摄像机检测因振动或冲击引起的篡改。环境或物体引起的振动可以触发动作，具体取决于冲击灵敏度范围，该范围可设置为 0 到 100。在这种情况下，有人在下班后向摄像机扔石头，而您想获取该事件的视频片段。
- 开启震动检测：
转到系统 > 探测器 > 冲击检测。
打开冲击检测，并调整冲击灵敏度。
- 创建规则：
转到系统 > 事件 > 规则并添加规则。
输入规则的名称。
在条件列表中，在设备状态下，选择检测到冲击。
单击+添加第二个条件。
在条件列表中，在“计划和重复”下，选择“计划”。
在时间表列表中，选择“下班后”。
在操作列表中的“录制”下，选择“在规则生效时录制视频”。
选择保存录制的位置。
选择一个摄像机。
将预缓冲时间设置为5 秒。
将后缓冲时间设置为50 秒。
单击“保存”。

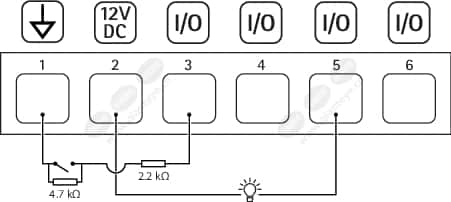

检测输入信号的篡改
本示例说明如何在输入信号被切断或短路时发送电子邮件。有关 I/O 连接器的更多信息，请参阅I/O 连接器。
转到系统 > 附件并打开相关端口的监督。
- 添加电子邮件收件人：
转到系统 > 事件 > 收件人并添加收件人。
输入收件人的姓名。
选择电子邮件。
键入要发送电子邮件的电子邮件地址。
摄像机没有自己的电子邮件服务器，因此必须登录另一个电子邮件服务器才能发送邮件。 根据您的电子邮件提供商填写其余信息。
要发送测试电子邮件，请单击测试。
单击“保存”。
- 创建规则：
转到系统 > 事件 > 规则并添加规则。
输入规则的名称。
在条件列表中的I/O下，选择监督输入篡改处于活动状态。
选择相关端口。
在操作列表中的通知下，选择发送通知到电子邮件，然后从列表中选择收件人。
输入电子邮件的主题和内容。
单击“保存”。
如果有人在镜头上喷漆，则自动发送电子邮件
- 激活篡改检测：
转到系统 > 检测器 > 摄像机篡改。
设置触发延迟的值。该值表示发送电子邮件之前必须经过的时间。
打开暗图像上的触发器来检测镜头是否被喷溅、覆盖或严重失焦。
- 添加电子邮件收件人：
转到系统 > 事件 > 收件人并添加收件人。
输入收件人的姓名。
选择电子邮件。
键入要发送电子邮件的电子邮件地址。
摄像机没有自己的电子邮件服务器，因此必须登录另一个电子邮件服务器才能发送邮件。 根据您的电子邮件提供商填写其余信息。
要发送测试电子邮件，请单击测试。
单击“保存”。
- 创建规则：
转到系统 > 事件 > 规则并添加规则。
输入规则的名称。
在条件列表中的“视频”下，选择“篡改”。
在操作列表中的通知下，选择发送通知到电子邮件，然后从列表中选择收件人。
输入电子邮件的主题和内容。
单击“保存”。
设置入侵警报
例如，使用入侵警报开关，如果有人打开摄像机外壳，则发送通知。
在你开始之前
将入侵警报开关连接到摄像机 I/O 连接器的引脚 1（接地）和引脚 3（数字 I/O）。
配置输入端口
转到系统 > 配件 > I/O 端口。
对于端口 1：
选择输入。
选择电路闭合。
- 添加收件人：
转到系统 > 事件 > 收件人，然后单击添加收件人。
输入收件人的姓名。
选择电子邮件。
键入要发送电子邮件的电子邮件地址。
摄像机没有自己的电子邮件服务器，因此需要登录另一个电子邮件服务器才能发送邮件。根据您的电子邮件提供商填写其余信息。
要发送测试电子邮件，请单击测试。
单击“保存”。
- 创建规则
转到系统 > 事件 > 规则并添加规则。
输入规则的名称。
在条件列表中，在I/O下，选择数字输入。
在端口列表中，选择端口 1。
在操作列表中的通知下，选择将通知发送到电子邮件。
从列表中选择收件人或转到收件人来创建新收件人。
要创建新收件人，请单击
。要复制现有收件人，请单击
。输入电子邮件的主题和内容。
单击“保存”。
音频
为录制添加音频
- 打开音频：
转到视频 > 流 > 音频并包含音频。
如果设备有多个输入源，请在“源”中选择正确的输入源。
转到音频 > 设备设置并打开正确的输入源。
如果对输入源进行了任何更改，请单击应用更改。
- 编辑用于录制的流配置文件：
转到系统 > 流配置文件并选择流配置文件。
选择“包含音频”并将其打开。
单击“保存”。
连接到网络扬声器
网络扬声器配对允许您使用兼容的 Axis 网络扬声器，就像它直接连接到摄像机一样。配对后，扬声器将充当音频输出设备，您可以在其中播放音频片段并通过摄像机传输声音。
为了使此功能与视频管理软件 (VMS) 配合使用，您必须先将摄像机与网络扬声器配对，然后将摄像机添加到您的 VMS。
- 将摄像机与网络扬声器配对
转到系统 > 边到边 > 配对。
输入网络扬声器的 IP 地址、用户名和密码。
选择扬声器配对。
点击“连接”。屏幕上将显示确认消息。
Web 界面
要访问设备的 Web 界面，请在 Web 浏览器中输入设备的 IP 地址。
本节所述功能和设置的支持因设备而异。此图标
表示此功能或设置仅在某些设备上可用。
|
显示或隐藏主菜单。
访问发行说明。
访问产品帮助。
更改语言。
设置浅色主题或深色主题。
用户菜单包含：
更改账户：退出当前账户，登录新账户。
退出：退出当前账户。
上下文菜单包含：状态
音频系统信息
此信息仅显示属于 AXIS Audio Manager Edge 站点的设备。
AXIS Audio Manager Edge：启动 AXIS Audio Manager Edge。 |
定位设备
显示定位设备信息，包括序列号和 IP 地址。
定位设备：播放声音以帮助您识别扬声器。对于某些产品，设备将闪烁 LED。 |
扬声器测试
显示扬声器是否已校准。
扬声器测试：： |
设备信息
显示设备信息，包括 AXIS OS 版本和序列号。
升级 AXIS OS：升级设备上的软件。带您进入维护页面，您可以在那里进行升级。 |
时间同步状态
显示 NTP 同步信息，包括设备是否与 NTP 服务器同步以及下次同步所需的剩余时间。
NTP 设置：查看和更新 NTP 设置。带您进入日期和时间页面，您可以在其中更改 NTP 设置。 |
已连接的客户端
显示连接数和已连接的客户端数。
查看详细信息：查看和更新已连接客户端的列表。列表显示每个连接的 IP 地址、协议、端口、状态和 PID/进程。 |
显示保存录制的存储空间。电源状态
显示电源状态信息，包括当前功率、平均功率和最大功率。
电源设置：查看和更新设备的电源设置。将您带到电源设置页面，您可以在其中更改电源设置。 |
视频
|
单击可冻结实时视频流。
单击可拍摄实时视频流的快照。文件保存在计算机上的“下载”文件夹中。图像文件名为 [snapshot_YYYY_MM_DD_HH_MM_SS.jpg]。快照的大小取决于接收快照的特定 Web 浏览器引擎所应用的压缩，因此，快照大小可能与设备中配置的实际压缩设置不同。
单击即可访问屏幕控制：
添加自定义控件以添加屏幕控件。
隐藏它。
可刷新实时视图中的静态图像。
单击以全分辨率显示实时视图。如果全分辨率大于您的屏幕尺寸，请使用较小的图像在图像中导航。
单击可全屏显示实时视频流。按安装
拍摄模式 安装位置 电力线频率：为尽量减少图像闪烁，请选择您所在地区使用的频率。美洲地区通常使用 60 Hz。世界其他地区大多使用 50 Hz。如果您不确定您所在地区的电力线频率，请咨询当地政府。 |
旋转：选择首选的图像方向。 |
P-Iris 镜头：选择已安装且支持的镜头。重新启动摄像机以使更改生效。 |
缩放：使用滑块调整缩放级别。 焦点：使用滑块手动设置焦点。 AF：单击可使摄像机对焦于选定区域。如果您未选择自动对焦区域，则摄像机将对焦于整个场景。 自动对焦区域：单击 重置焦点：单击可使焦点返回到原来的位置。 注意 在寒冷的环境中，变焦和对焦可能需要几分钟才能实现。 |
图像校正
重要 我们建议您不要同时使用多个图像校正功能，因为这可能会导致性能问题。 桶形失真校正 (BDC) 裁剪 消除失真 图像稳定 焦距 稳定器裕度 拉直图像
 |
：单击可在图像中显示支撑网格。
：点击可隐藏网格。图像
外貌
场景配置文件
饱和度：使用滑块调整颜色强度。例如，您可以获得灰度图像。  对比度：使用滑块调整明暗之间的差异。  亮度：使用滑块调整光强度。这可以使物体更容易被看到。亮度是在图像捕获后应用的，不会影响图像中的信息。要从黑暗区域获取更多细节，通常最好增加增益或曝光时间。  清晰度：使用滑块调整边缘对比度，使图像中的物体看起来更清晰。如果增加清晰度，则可能会增加比特率和所需的存储空间量。  |
宽动态范围
WDR 局部对比度 色调映射 |
白平衡
当摄像机检测到入射光的色温时，它可以调整图像以使颜色看起来更自然。如果这还不够，您可以从列表中选择合适的光源。
自动白平衡设置通过逐渐适应变化来降低色彩闪烁的风险。如果光照发生变化，或者摄像机首次启动时，可能需要长达 30 秒的时间才能适应新的光源。如果场景中有多种类型的光源，即它们的色温不同，则主要光源将作为自动白平衡算法的参考。可以通过选择与要用作参考的光源相匹配的固定白平衡设置来覆盖此行为。
光照环境：
|
日夜模式
红外截止滤光片：
阈值：使用滑块调整摄像机从白天模式变为夜间模式的光线阈值。
红外线 如果您的设备没有内置照明，则只有在连接支持的 Axis 配件时这些控件才可用。 允许照明：打开后让摄像机在夜间模式下使用内置灯。 同步照明：开启后，照明将自动与周围光线同步。仅当红外截止滤光片设置为自动或关闭时，白天和夜晚之间的同步才有效。 自动照明角度 照明角度 红外波长 白光 允许照明 同步照明 |
接触
选择曝光模式以减少图像中快速变化的不规则效果，例如，不同类型的光源产生的闪烁。我们建议您使用自动曝光模式，或与电网相同的频率。
曝光模式：
曝光区域 注意 曝光区域与原始图像（未旋转）相关，区域名称适用于原始图像。这意味着，例如，如果视频流旋转 90°，则上部区域将成为流中的右部区域，而左部区域将成为下部区域。
最大快门：选择快门速度以提供最佳图像。低快门速度（较长曝光）可能会导致运动时出现运动模糊，而太高的快门速度可能会影响图像质量。最大快门与最大增益配合使用以改善图像。 最大增益：选择合适的最大增益。如果增加最大增益，则会提高暗图像中可见的细节水平，但也会增加噪声水平。噪声增加还会导致带宽和存储使用量增加。如果将最大增益设置为高值，如果白天和晚上的光照条件差别很大，图像可能会有很大差异。最大增益与最大快门配合使用以改善图像。 运动自适应曝光 模糊-噪声权衡：使用滑块调整运动模糊和噪声之间的优先级。如果您想要优先考虑低带宽并减少噪声，但牺牲移动物体的细节，请将滑块移向低噪声。如果您想要优先考虑保留移动物体的细节，但牺牲噪声和带宽，请将滑块移向低运动模糊。 注意 您可以通过调整曝光时间或调整增益来更改曝光。如果增加曝光时间，则会导致更多的运动模糊，而如果增加增益，则会导致更多的噪点。如果您将模糊-噪点权衡调整为低噪点，则自动曝光将优先考虑更长的曝光时间而不是增加增益，如果您将权衡调整为低运动模糊，则自动曝光将优先考虑更长的曝光时间而不是增加增益。无论优先级设置如何，增益和曝光时间最终都会在低光条件下达到最大值。 锁定光圈 光圈 曝光级别：使用滑块调整图像曝光。 除雾 注意 我们建议您不要在对比度低、光照水平变化大或自动对焦稍有偏差的场景中启用除雾功能。这会影响图像质量，例如，通过增加对比度。此外，在启用除雾功能时，过多的光照会对图像质量产生负面影响。 |
光学
温度补偿 红外补偿 校准变焦和对焦：单击可将光学元件以及变焦和对焦设置重置为出厂默认位置。如果光学元件在运输过程中丢失校准，或者设备受到极端振动，则需要执行此操作。 |
流
一般的
分辨率：选择适合监控场景的图像分辨率。分辨率越高，带宽和存储空间就越大。 帧速率：为了避免网络带宽问题或减少存储大小，您可以将帧速率限制为固定值。如果将帧速率保留为零，则帧速率将保持在当前条件下可能的最高速率。更高的帧速率需要更多的带宽和存储容量。 P 帧：P 帧是预测图像，仅显示图像相对于前一帧的变化。输入所需的 P 帧数。数字越大，所需带宽越少。但是，如果网络拥塞，视频质量可能会明显下降。 压缩：使用滑块调整图像压缩。高压缩率会导致较低的比特率和较低的图像质量。低压缩率可提高图像质量，但在录制时会占用更多带宽和存储空间。 签名视频 |
Zipstream
Zipstream 是一种针对视频监控优化的比特率降低技术，可实时降低 H.264 或 H.265 流中的平均比特率。Axis Zipstream 在有多个感兴趣区域的场景中应用高比特率，例如在有移动物体的场景中。当场景比较静态时，Zipstream 会应用较低的比特率，从而减少所需的存储空间。要了解更多信息，请参阅使用 Axis Zipstream 降低比特率
优化存储：打开以最小化比特率，同时保持质量。优化不适用于 Web 客户端中显示的流。仅当您的 VMS 支持 B 帧时才可使用此功能。打开优化存储也会打开动态 GOP。 动态 FPS（每秒帧数）：启用后，带宽会根据场景中的活动级别而变化。活动越多，带宽就越大。 下限：根据场景运动，输入一个值来调整最小 fps 和流默认 fps 之间的帧速率。我们建议您在运动很少的场景中使用下限，其中 fps 可能会降至 1 或更低。 动态 GOP（图片组）：打开后可根据场景中的活动级别动态调整 I 帧之间的间隔。 上限：输入最大 GOP 长度，即两个 I 帧之间的最大 P 帧数。I 帧是独立于其他帧的自包含图像帧。 |
比特率控制
|
单击可根据可用存储、保留时间和比特率限制计算目标比特率。方向
镜像：打开即可镜像图像。 |
音频
包括：打开以在视频流中使用音频。 来源 立体声 |
叠加层
|
：点击添加日期修饰符
：单击可添加时间修饰符，
：选择图像中叠加的位置。查看区域
名称：输入视图区域的名称。最大长度为 64 个字符。 宽高比：选择所需的宽高比。分辨率会自动调整。 PTZ：打开后可在视图区域中使用平移、倾斜和缩放功能。 |
单击视图区域以访问设置。隐私遮罩
隐私遮罩：单击可更改所有隐私遮罩的颜色，或永久删除所有隐私遮罩。 像素大小：如果选择马赛克颜色，隐私遮罩将显示为像素化图案。使用滑块更改像素大小。
|
掩码 x：单击可重命名、禁用或永久删除掩码。音频
AXIS 音频管理器 Edge
AXIS Audio Manager Edge：启动该应用程序。 |
设备设置
输入：打开或关闭音频输入。显示输入类型。
允许流提取 输入类型：选择输入类型，例如麦克风或线路。 电源类型：选择输入的电源类型。 应用更改：应用您的选择。 回声消除 单独增益控制 自动增益控制 增益：使用滑块更改增益。单击麦克风图标可静音或取消静音。 |
流
编码：选择用于输入源流的编码。只有打开音频输入后才能选择编码。如果关闭了音频输入，请单击启用音频输入以将其打开。 |
音频增强
输入
十频段图形音频均衡器：打开后可调整音频信号中不同频段的级别。此功能适合具有音频配置经验的高级用户。 对讲范围 语音增强 |
录制
正在进行的录制：显示设备上所有正在进行的录制。
当手动停止或设备关闭时，触发的录制将结束。 连续录制将持续进行，直到手动停止。即使设备关闭，设备重新启动时录制仍会继续。 |
在设备上开始录制。
设置导出范围：如果您只想导出部分录制，请输入时间跨度。请注意，如果您在与设备所在时区不同的时区工作，则时间跨度以设备所在时区为准。 加密：选择为导出的录制设置密码。没有密码就无法打开导出的文件。
导出：导出全部或部分录制。 |
停止播放录制。
显示或隐藏有关录制的信息和选项。
单击可删除录制。
来自：显示在某个时间点之后完成的录制。 至：显示截至某个特定时间点的录制。 来源 事件：显示根据事件的录制。 存储：根据存储类型显示录制。 |
单击即可过滤录制。应用
查找更多应用程序：查找更多要安装的应用程序。您将进入 Axis 应用程序的概览页面。 允许未签名的应用程序 允许具有 root 权限的应用程序
注意 如果同时运行多个应用程序，设备的性能可能会受到影响。 使用应用程序名称旁边的开关来启动或停止该应用程序。 打开：访问应用程序的设置。可用的设置取决于应用程序。有些应用程序无设置。
|
查看 AXIS OS 和 ACAP 应用程序中的安全更新。系统
时间和地点
日期和时间
时间格式取决于网络浏览器的语言设置。
我们建议您将设备的日期和时间与 NTP 服务器同步。
同步：选择设备日期和时间同步的选项。
时区：选择要使用的时区。时间将自动调整为夏令时和标准时间。
注意 系统在所有记录、日志和系统设置中使用日期和时间设置。 |
设备位置
输入设备所在位置。您的视频管理系统可以使用此信息将设备放置在地图上。
|
网络
IPv4
自动分配 IPv4：选择让网络路由器自动为设备分配 IP 地址。我们建议大多数网络使用自动 IP（DHCP）。 IP 地址：输入设备的唯一 IP 地址。静态 IP 地址可以在隔离网络中随机分配，前提是每个地址都是唯一的。为避免冲突，我们建议您在分配静态 IP 地址之前联系网络管理员。 子网掩码：输入子网掩码以定义局域网内的地址。局域网外的任何地址都会通过路由器。 路由器：输入用于连接不同网络和网段的设备的默认路由器（网关）的 IP 地址。 如果 DHCP 不可用则回退到静态 IP 地址：如果 DHCP 不可用且无法自动分配 IP 地址，则选择是否要添加静态 IP 地址作为回退。 注意 如果 DHCP 不可用且设备使用静态地址回退，则静态地址将配置为有限范围。 |
IPv6
自动分配 IPv6：选择打开 IPv6 并让网络路由器自动为设备分配 IP 地址。 |
主机名
自动分配主机名：选择让网络路由器自动为设备分配主机名。 主机名：手动输入主机名，作为访问设备的备选方式。服务器报告和系统日志使用主机名。允许的字符包括 A–Z、a–z、0–9 和 -。 |
DNS 服务器
自动分配 DNS：选择让 DHCP 服务器自动为设备分配搜索域和 DNS 服务器地址。我们建议大多数网络使用自动 DNS (DHCP)。 搜索域：当您使用不完全限定的主机名时，请单击添加搜索域并输入要在其中搜索设备使用的主机名的域。 DNS 服务器：单击添加 DNS 服务器并输入 DNS 服务器的 IP 地址。这可将主机名转换为网络上的 IP 地址。 |
HTTP 和 HTTPS
HTTPS 是一种为用户的页面请求和 Web 服务器返回的页面提供加密的协议。加密的信息交换由 HTTPS 证书管理，从而保证服务器的真实性。
要在设备上使用 HTTPS，您必须安装 HTTPS 证书。转到系统 > 安全以创建并安装证书。
允许通过以下方式访问：选择是否允许用户通过HTTP、HTTPS或HTTP 和 HTTPS协议连接到设备。 注意 如果您通过 HTTPS 查看加密的网页，可能会遇到性能下降的情况，尤其是在第一次请求页面时。 HTTP 端口：输入要使用的 HTTP 端口。设备允许使用端口 80 或 1024-65535 范围内的任何端口。如果您以管理员身份登录，还可以输入 1-1023 范围内的任何端口。如果您使用此范围内的端口，则会收到警告。 HTTPS 端口：输入要使用的 HTTPS 端口。设备允许使用端口 443 或 1024-65535 范围内的任何端口。如果您以管理员身份登录，还可以输入 1-1023 范围内的任何端口。如果您使用此范围内的端口，则会收到警告。 证书：选择一个证书来为设备启用 HTTPS。 |
网络发现协议
Bonjour® ：打开以允许网络自动发现。 Bonjour 名称：输入一个在网络上可见的友好名称。默认名称是设备名称和 MAC 地址。 UPnP ®：打开以允许网络自动发现。 UPnP 名称：输入一个在网络上可见的友好名称。默认名称是设备名称和 MAC 地址。 WS-Discovery：打开后允许在网络上自动发现。 |
一键云连接
一键云连接 (O3C) 结合 O3C 服务，可从任何位置轻松安全地通过互联网访问直播和录制的视频。有关更多信息，请参阅/end-to-end-solutions/hosted-services。
允许 O3C：
代理设置：如果需要，输入代理设置以连接到代理服务器。 主机：输入代理服务器的地址。 端口：输入用于访问的端口号。 登录名和密码：如果需要，请输入代理服务器的用户名和密码。 身份验证方法：
所有者身份验证密钥 (OAK)：单击获取密钥以获取所有者身份验证密钥。仅当设备未使用防火墙或代理连接到互联网时才可执行此操作。 |
简单网络管理协议
简单网络管理协议 (SNMP) 允许远程管理网络设备。
SNMP：选择要使用的 SNMP 版本。
注意 当您打开 SNMP v1 和 v2c 陷阱时，所有 Axis Video MIB 陷阱均已启用。有关更多信息，请参阅AXIS OS 门户 > SNMP。
|
安全
证书
证书用于对网络上的设备进行身份验证。设备支持两种类型的证书：
支持以下格式：
重要 如果将设备重置为出厂默认设置，所有证书都将被删除。所有预安装的 CA 证书都会重新安装。
安全密钥库
|
IEEE 802.1x 和 IEEE 802.1AE MACsec
IEEE 802.1x 是基于端口的网络准入控制的 IEEE 标准，提供有线和无线网络设备的安全身份验证。IEEE 802.1x 基于 EAP（可扩展身份验证协议）。 要访问受 IEEE 802.1x 保护的网络，网络设备必须进行身份验证。身份验证由身份验证服务器执行，通常是 RADIUS 服务器（例如 FreeRADIUS 和 Microsoft Internet Authentication Server）。 证书 如果配置时没有 CA 证书，则服务器证书验证将被禁用，并且设备无论连接到什么网络都会尝试进行自我验证。 使用证书时，在 Axis 的实施中，设备和身份验证服务器使用 EAP-TLS（可扩展身份验证协议 - 传输层安全性）通过数字证书进行身份验证。 要允许设备访问受证书保护的网络，您必须在设备上安装签名的客户端证书。 身份验证方法：选择用于身份验证的 EAP 类型。默认选项为EAP-TLS。EAP - PEAP/MSCHAPv2是更安全的选项。 客户端证书：选择要使用 IEEE 802.1x 的客户端证书。身份验证服务器使用该证书来验证客户端的身份。 CA 证书：选择 CA 证书以验证身份验证服务器的身份。如果未选择证书，则无论设备连接到哪个网络，设备都会尝试进行身份验证。 EAP 身份：输入与客户端证书关联的用户身份。 EAPOL 版本：选择网络交换机中使用的 EAPOL 版本。 使用 IEEE 802.1x：选择使用 IEEE 802.1x 协议。 IEEE 802.1AE MACsec IEEE 802.1AE MACsec 是 IEEE 媒体访问控制 (MAC) 安全的一项标准，它为媒体访问独立协议定义了无连接数据的机密性和完整性。 仅当您使用EAP-TLS作为身份验证方法时，这些设置才可用： 模式
仅当您使用EAP-PEAP/MSCHAPv2作为身份验证方法时，这些设置才可用：
|
防止暴力攻击
阻止：启用以阻止暴力攻击。暴力攻击使用反复试验来猜测登录信息或加密密钥。 阻止时间：输入阻止暴力攻击的秒数。 阻断条件：输入阻断开始前每秒允许的身份验证失败次数。您可以在页面级别和设备级别设置允许的失败次数。 |
防火墙
激活：打开防火墙。
要对默认策略进行例外处理，您可以创建允许或拒绝从特定地址、协议和端口连接到设备的规则。
待定规则：您尚未确认的最新测试规则的概述。 注意 具有时间限制的规则会同时出现在待定规则和活动规则下，直到设置的时间过去，或直到您确认它们。如果您不确认它们，它们将仅出现在待定规则下，并且防火墙将恢复到之前定义的设置。如果您确认它们，它们将替换当前的活动规则。 确认规则：单击以激活待处理的规则。 活动规则：您当前在设备上运行的规则的概述。
|
：单击可删除所有规则，包括待定规则和活动规则。定制签名的 AXIS OS 证书
要在设备上安装 Axis 的测试软件或其他自定义软件，您需要自定义签名的 AXIS OS 证书。该证书可验证软件是否已获得设备所有者和 Axis 的批准。该软件只能在由其唯一序列号和芯片 ID 标识的特定设备上运行。只有 Axis 可以创建自定义签名的 AXIS OS 证书，因为 Axis 拥有签署这些证书的密钥。 安装：点击安装证书。在安装软件之前，您需要安装证书。
|
帐户
帐户
帐户：输入唯一的帐户名。 新密码：输入账户密码。密码长度必须为 1 到 64 个字符。密码中只能包含 ASCII 可打印字符（代码 32 到 126），例如字母、数字、标点符号和一些符号。 重复密码：再次输入相同的密码。 特权：
更新账户：编辑账户属性。 删除账户：删除账户。您无法删除 root 账户。 |
匿名访问
允许匿名查看：打开后，任何人都可以作为查看者访问设备，而无需使用帐户登录。 允许匿名 PTZ 操作 |
SSH 帐户
帐户：输入唯一的帐户名。 新密码：输入账户密码。密码长度必须为 1 到 64 个字符。密码中只能包含 ASCII 可打印字符（代码 32 到 126），例如字母、数字、标点符号和一些符号。 重复密码：再次输入相同的密码。 评论：输入评论（可选）。
更新 SSH 账户：编辑账户属性。 删除 SSH 账户：删除账户。无法删除 root 账户。 |
OpenID 配置
如果您无法使用 OpenID 登录，请使用配置 OpenID 时使用的 Digest 或 Basic 凭证登录。
客户端 ID：输入 OpenID 用户名。 传出代理：输入 OpenID 连接的代理地址以使用代理服务器。 管理员声明：输入管理员角色的值。 提供商 URL：输入 API 端点身份验证的 Web 链接。格式应为 https://[插入 URL]/.well-known/openid-configuration 操作员声明：输入操作员角色的值。 需要声明：输入令牌中应包含的数据。 查看者声明：输入查看者角色的值。 远程用户：输入一个值来识别远程用户。这有助于在设备的 Web 界面中显示当前用户。 范围：可以作为令牌一部分的可选范围。 客户端机密：输入 OpenID 密码 保存：单击以保存 OpenID 值。 启用 OpenID：打开以关闭当前连接并允许从提供商 URL 进行设备身份验证。 |
活动
规则
规则定义了触发产品执行操作的条件。列表显示产品中当前配置的所有规则。
您最多可以创建 256 条操作规则。
名称：输入规则的名称。 操作间等待时间：输入规则激活之间必须经过的最短时间（hh:mm:ss）。如果规则是由昼夜模式条件等激活的，则此设置很有用，可避免日出和日落期间的微小光线变化重复激活规则。 条件：从列表中选择一个条件。设备必须满足条件才能执行操作。如果定义了多个条件，则必须满足所有条件才能触发操作。有关特定条件的信息，请参阅开始使用事件规则。 将此条件用作触发器：选择使第一个条件仅作为起始触发器。这意味着一旦激活规则，只要满足所有其他条件，规则就会保持活动状态，无论第一个条件的状态如何。如果不选择此选项，则只要满足所有条件，规则就会处于活动状态。 反转此条件：如果您希望条件与您的选择相反，请选择此项。
操作：从列表中选择一个操作并输入其所需信息。有关特定操作的信息，请参阅开始使用事件规则。 |
收件人
您可以设置设备以通知收件人有关事件或发送文件。列表显示产品中当前配置的所有收件人及其配置信息。
您最多可以创建 20 个收件人。
姓名：输入收件人的姓名。 类型：从列表中选择：
测试：单击可测试设置。
查看收件人：单击可查看所有收件人的详细信息。 复制收件人：单击可复制收件人。复制后，您可以对新收件人进行更改。 删除收件人：单击可永久删除收件人。 |
时间表
时间表和脉冲可用作规则中的条件。列表显示产品中当前配置的所有时间表和脉冲，以及有关其配置的信息。
|
手动触发器
您可以使用手动触发器来手动触发规则。例如，手动触发器可用于验证产品安装和配置期间的操作。 |
MQTT
MQTT（消息队列遥测传输）是物联网 (IoT) 的标准消息传递协议。它专为简化物联网集成而设计，广泛应用于各种行业，以较少的代码占用空间和最小的网络带宽连接远程设备。Axis 设备软件中的 MQTT 客户端可以简化将设备中产生的数据和事件集成到非视频管理软件 (VMS) 系统中的过程。 将设备设置为 MQTT 客户端。MQTT 通信基于两个实体：客户端和代理。客户端可以发送和接收消息。代理负责在客户端之间路由消息。 您可以在AXIS OS 门户中了解有关 MQTT 的更多信息。 |
ALPN
ALPN 是一种 TLS/SSL 扩展，允许在客户端和服务器之间的连接的握手阶段选择应用程序协议。这用于通过用于其他协议（例如 HTTP）的同一端口启用 MQTT 流量。在某些情况下，可能没有专门为 MQTT 通信开放的端口。在这种情况下，一种解决方案是使用 ALPN 协商在防火墙允许的标准端口上使用 MQTT 作为应用程序协议。 |
MQTT 客户端
连接：打开或关闭 MQTT 客户端。 状态：显示 MQTT 客户端的当前状态。 经纪人 主机：输入 MQTT 服务器的主机名或 IP 地址。 协议：选择要使用的协议。 端口：输入端口号。
ALPN 协议：输入您的 MQTT 代理提供商提供的 ALPN 协议名称。这仅适用于 MQTT over SSL 和 MQTT over WebSocket Secure。 用户名：输入客户端用于访问服务器的用户名。 密码：输入用户名的密码。 客户端 ID：输入客户端 ID。客户端连接到服务器时，客户端标识符将发送到服务器。 清除会话：控制连接和断开连接时的行为。选中后，连接和断开连接时将丢弃状态信息。 HTTP 代理：最大长度为 255 字节的 URL。如果您不想使用 HTTP 代理，则可以将此字段留空。 HTTPS 代理：最大长度为 255 字节的 URL。如果您不想使用 HTTPS 代理，则可以将此字段留空。 保持活动间隔：使客户端能够检测服务器何时不再可用，而无需等待较长的 TCP/IP 超时。 超时：允许连接完成的时间间隔（以秒为单位）。默认值：60 设备主题前缀：用于MQTT 客户端选项卡上的连接消息和 LWT 消息中主题的默认值，以及MQTT 发布选项卡上的发布条件中。 自动重新连接：指定客户端断开连接后是否自动重新连接。 连接消息 指定建立连接时是否应发送消息。 发送信息：开启后可发送信息。 使用默认：关闭以输入您自己的默认消息。 主题：输入默认消息的主题。 Payload：输入默认消息的内容。 保留：选择保留此主题上的客户端状态 QoS：更改数据包流的 QoS 层。 遗嘱信息 遗嘱 (LWT) 允许客户端在连接到代理时提供遗嘱及其凭据。如果客户端稍后不合时宜地断开连接（可能是因为电源断电），它可以让代理向其他客户端发送消息。此 LWT 消息与普通消息具有相同的形式，并通过相同的机制进行路由。 发送信息：开启后可发送信息。 使用默认：关闭以输入您自己的默认消息。 主题：输入默认消息的主题。 Payload：输入默认消息的内容。 保留：选择保留此主题上的客户端状态 QoS：更改数据包流的 QoS 层。 |
MQTT 发布
使用默认主题前缀：选择使用默认主题前缀，该前缀是在MQTT 客户端选项卡中的设备主题前缀中定义的。 包含主题名称：选择在 MQTT 主题中包含描述条件的主题。 包括主题命名空间：选择在 MQTT 主题中包含 ONVIF 主题命名空间。 包括序列号：选择将设备的序列号包含在 MQTT 有效负载中。
保留：定义哪些 MQTT 消息作为保留消息发送。
QoS：选择 MQTT 发布所需的级别。 |
MQTT 订阅
订阅过滤器：输入您想要订阅的 MQTT 主题。 使用设备主题前缀：将订阅过滤器作为前缀添加到 MQTT 主题。 订阅类型：
QoS：选择 MQTT 订阅所需的级别。 |
MQTT 覆盖
注意 在添加 MQTT 覆盖修饰符之前，先连接到 MQTT 代理。
主题过滤器：添加包含您想要在覆盖中显示的数据的 MQTT 主题。 数据字段：指定要在覆盖中显示的消息有效负载的密钥，假设消息采用 JSON 格式。
|
存储
网络存储
忽略：打开以忽略网络存储。 添加网络存储：单击以添加可保存录制的网络共享。
删除网络存储：单击可卸载、解除绑定并删除与网络共享的连接。这将删除网络共享的所有设置。 解除绑定：点击解除绑定，断开网络共享。 卸载：单击可卸载网络共享。 写保护：打开后将停止向网络共享写入数据，并保护录制内容不被删除。您无法格式化受写保护的网络共享。 保留时间：选择保留录制的时间长度，以限制旧录制的数量，或遵守有关数据存储的规定。如果网络存储已满，则会在选定的时间段结束之前删除旧录制。 工具
|
板载存储
重要 存在数据丢失和录制损坏的风险。设备运行时请勿移除 SD 卡。移除 SD 卡前请先卸载它。 卸载：单击可安全移除 SD 卡。 写保护：开启后将停止写入 SD 卡并保护录制不被删除。您无法格式化受写保护的 SD 卡。 自动格式化：打开后会自动格式化新插入的 SD 卡。它会将文件系统格式化为 ext4。 忽略：开启后，停止在 SD 卡上存储录制。忽略 SD 卡后，设备将不再识别该卡的存在。此设置仅供管理员使用。 保留时间：选择保留录制的时间长度，限制旧录制的数量，或遵守有关数据存储的规定。如果 SD 卡已满，则在选定的时间段结束之前会删除旧录制。 工具
磨损触发器：设置要触发操作的 SD 卡磨损程度值。磨损程度范围为 0–200%。从未使用过的新 SD 卡的磨损程度为 0%。磨损程度为 100% 表示 SD 卡接近其预期使用寿命。当磨损程度达到 200% 时，SD 卡发生故障的风险很高。我们建议将磨损触发器设置在 80–90% 之间。这样您就有时间下载任何录制，并在 SD 卡可能磨损之前及时更换它。磨损触发器允许您设置事件并在磨损程度达到设置值时收到通知。 |
流配置文件
流配置文件是一组影响视频流的设置。您可以在不同情况下使用流配置文件，例如，当您创建事件并使用规则进行录制时。
预览：使用您选择的流配置文件设置预览视频流。当您更改页面上的设置时，预览会更新。如果您的设备有不同的视图区域，您可以在图像左下角的下拉菜单中更改视图区域。 名称：为您的个人资料添加名称。 描述：添加您的个人资料的描述。 视频编解码器：选择适用于配置文件的视频编解码器。 分辨率：请参阅流以了解此设置的描述。 帧速率：请参阅流以了解此设置的描述。 压缩：请参阅流以了解此设置的描述。 Zipstream 优化存储 动态 FPS 动态 GOP 镜像 GOP 长度 比特率控制：请参阅流以了解此设置的描述。 包含覆盖：选择要包含的覆盖类型。有关如何添加覆盖的信息，请参阅覆盖。 包括音频 |
ONVIF
ONVIF 帐户
ONVIF（开放网络视频接口论坛）是一项全球接口标准，它使最终用户、集成商、顾问和制造商能够更轻松地利用网络视频技术提供的各种可能性。 ONVIF 可实现不同供应商产品之间的互操作性、提高灵活性、降低成本和面向未来的系统。
创建 ONVIF 帐户后，将自动启用 ONVIF 通信。使用帐户名和密码与设备进行所有 ONVIF 通信。有关更多信息，请参阅上的 Axis 开发者社区。
帐户：输入唯一的帐户名。 新密码：输入账户密码。密码长度必须为 1 到 64 个字符。密码中只能包含 ASCII 可打印字符（代码 32 到 126），例如字母、数字、标点符号和一些符号。 重复密码：再次输入相同的密码。 角色：
更新账户：编辑账户属性。 删除账户：删除账户。您无法删除 root 账户。 |
ONVIF 媒体配置文件
ONVIF 媒体配置文件包含一组配置，可用于更改媒体流设置。您可以使用自己的一组配置创建新的配置文件，也可以使用预配置的配置文件进行快速设置。
配置文件名称：为媒体配置文件添加名称。 视频源：选择您的配置的视频源。
视频编码器：选择适合您配置的视频编码格式。
注意 在设备中启用音频以获得选择音频源和音频编码器配置的选项。 音频源
音频编码器
音频解码器
音频输出
元数据：选择要包含在配置中的元数据。
PTZ
创建：单击以保存您的设置并创建配置文件。 取消：单击取消配置并清除所有设置。 profile_x：单击配置文件名称以打开并编辑预配置的配置文件。 |
分析元数据
元数据生产者
列出传输元数据的应用程序及其使用的通道。
生产者：生产元数据的应用程序。应用程序下方是应用程序从设备流式传输的元数据类型的列表。 通道：应用使用的通道。选择以启用元数据流。出于兼容性或资源管理原因，请取消选择。 |
电源设置
电源状态
显示电源状态信息。信息因产品而异。 |
电源设置
延时关机 延迟时间 省电模式 设置电源配置：通过选择不同的 PoE 类别选项来更改电源配置。单击“保存并重新启动”以保存更改。 注意 如果您将电源配置设置为 PoE 等级 3，我们建议您选择“低功率配置文件”（如果您的设备有该选项）。 动态电源模式：当设备不活动时开启以减少功耗。 |
功率分布
根据设备使用的温度范围选择功率配置文件：
|
配件
云台
选择 PTZ 模式：选择适合您的安装类型的 PTZ 模式。请参阅以下可用模式。
|
I/O 端口
使用数字输入连接可以在开路和闭路之间切换的外部设备，例如 PIR 传感器、门或窗触点以及玻璃破碎检测器。
使用数字输出连接外部设备，如继电器和 LED。您可以通过 VAPIX® 应用程序编程接口或 Web 界面激活连接的设备。
港口 名称：编辑文本以重命名端口。 方向： 正常状态：点击 当前状态：显示端口的当前状态。当前状态与正常状态不同时，输入或输出被激活。设备上的输入断开连接或电压高于 1 V DC 时，电路断开。 注意 重启期间，输出电路处于打开状态。重启完成后，电路将返回正常位置。如果您更改此页面上的任何设置，则无论是否有任何活动触发器，输出电路都将返回其正常位置。 受监控 |
表示该端口为输入端口。
点击为闭路。边到边
配对
配对后，您就可以使用兼容的 Axis 网络扬声器或麦克风，就像它们是摄像机的一部分一样。配对后，网络扬声器将充当音频输出设备，您可以在其中播放音频片段并通过摄像机传输声音。网络麦克风将接收周围区域的声音，并将其用作音频输入设备，可用于媒体流和录制。
为了使此功能与视频管理软件 (VMS) 配合使用，您必须先将摄像机与扬声器或麦克风配对，然后将摄像机添加到您的 VMS。
当您在事件规则中使用网络配对音频设备并以“音频检测”作为条件并以“播放音频片段”作为操作时，请在事件规则中设置“操作间等待时间 (hh:mm:ss)”限制。如果捕获麦克风从扬声器拾取音频，这将帮助您避免循环检测。
地址：输入网络扬声器的主机名或 IP 地址。 用户名：输入用户名。 密码：输入用户密码。 扬声器配对：选择配对网络扬声器。 麦克风配对 清除字段：单击清除所有字段。 连接：单击即可建立与扬声器或麦克风的连接。 |
日志
报告和日志
报告
日志
|
网络跟踪
重要 网络跟踪文件可能包含敏感信息，例如证书或密码。 网络跟踪文件可以通过记录网络活动来帮助您解决问题。 跟踪时间：选择跟踪的持续时间（以秒或分钟为单位），然后单击“下载”。 |
远程系统日志
Syslog 是消息记录的标准。它允许将生成消息的软件、存储消息的系统以及报告和分析消息的软件分开。每条消息都标有一个设备代码，该代码指示生成消息的软件类型，并分配有严重性级别。
主机：输入服务器的主机名或 IP 地址。 格式：选择要使用的系统日志消息格式。
协议：选择要使用的协议：
端口：编辑端口号以使用不同的端口。 严重性：选择触发时发送的消息。 CA 证书设置：查看当前设置或添加证书。 |
简单配置
普通配置适用于具有 Axis 设备配置经验的高级用户。大多数参数都可以从此页面设置和编辑。 |
维护
重启：重启设备。这不会影响任何当前设置。正在运行的应用程序会自动重启。 恢复：将大多数设置恢复为出厂默认值。之后，您必须重新配置设备和应用程序，重新安装任何未预装的应用程序，并重新创建任何事件和预设。 重要 恢复后唯一保存的设置是：
出厂默认设置：将所有设置恢复为出厂默认值。之后，您必须重置 IP 地址才能访问设备。 注意 所有 Axis 设备软件均经过数字签名，以确保您只在设备上安装经过验证的软件。这进一步提高了 Axis 设备的整体最低网络安全级别。有关更多信息，请参阅上的白皮书“Axis Edge Vault” 。 AXIS OS 升级：升级到新的 AXIS OS 版本。新版本可能包含改进的功能、错误修复和全新功能。我们建议您始终使用最新的 AXIS OS 版本。要下载最新版本，请访问/support。
AXIS OS 回滚：恢复到之前安装的 AXIS OS 版本。 |
了解更多
查看区域
设置视图区域时，我们建议您将视频流分辨率设置为与视图区域大小相同或更小。如果将视频流分辨率设置为大于视图区域大小，则意味着在传感器捕获后以数字方式放大视频，这需要更多带宽而不会添加图像信息。

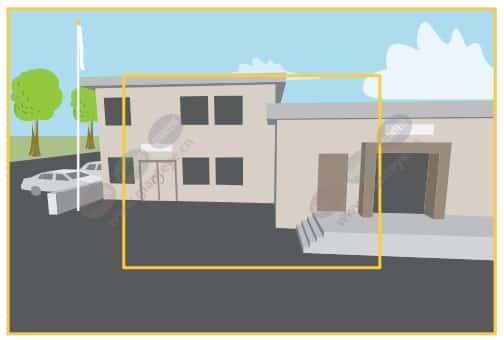

捕获模式
拍摄模式是一种预设配置，用于定义摄像机如何拍摄图像。所选模式会影响设备中可用的最大分辨率和最大帧速率。如果您使用的拍摄模式的分辨率低于最大分辨率，视野可能会缩小。拍摄模式还会影响快门速度，进而影响感光度 - 最大帧速率较高的拍摄模式感光度会降低，反之亦然。请注意，在某些拍摄模式下，您可能无法使用 WDR。
较低分辨率的捕捉模式可能会从原始分辨率中进行采样，或者可能会从原始分辨率中裁剪出来，在这种情况下视野也会受到影响。
远程对焦和变焦
远程对焦和变焦功能可让您通过计算机调整摄像机的对焦和变焦。这是一种确保场景的对焦、视角和分辨率达到最佳状态的便捷方式，无需亲临摄像机的安装位置。
隐私遮罩
隐私遮罩是用户定义的区域，覆盖部分监控区域。在视频流中，隐私遮罩显示为纯色块或马赛克图案。
您将在所有快照、录制的视频和直播中看到隐私遮罩。
您可以使用 VAPIX® 应用程序编程接口 (API) 来隐藏隐私遮罩。
如果使用多个隐私遮罩，可能会影响产品的性能。
您可以创建多个隐私蒙版。每个蒙版可以有 3 到 10 个锚点。
在创建隐私遮罩之前，请设置缩放和聚焦。
叠加层
叠加层叠加在视频流上。它们用于在录制期间或在产品安装和配置期间提供额外信息，例如时间戳。您可以添加文本或图像。
视频流指示器是另一种覆盖类型。它显示实时视频流处于实时状态。
流媒体和存储
视频压缩格式
根据您的观看要求和网络属性决定使用哪种压缩方法。可用选项包括：
动态 JPEG
为了确保支持 Opus 音频编解码器，运动 JPEG 流始终通过 RTP 发送。
运动 JPEG 或 MJPEG 是一种数字视频序列，由一系列单独的 JPEG 图像组成。然后以足够的速率显示和更新这些图像，以创建显示不断更新的运动的流。为了让观看者感知运动视频，速率必须至少为每秒16 帧图像。全动态视频的感知速率为每秒 30 帧（NTSC）或 25 帧（PAL）。
运动 JPEG 流使用大量带宽，但提供出色的图像质量并可访问流中包含的每个图像。
H.264 或 MPEG-4 Part 10/AVC
H.264 是一项授权技术。Axis 产品包含一个 H.264 查看客户端许可证。禁止安装其他未经授权的客户端副本。要购买其他许可证，请联系您的 Axis 经销商。
H.264 可以在不影响图像质量的情况下，将数字视频文件的大小与 Motion JPEG 格式相比减少 80% 以上，与旧 MPEG 格式相比减少 50%。这意味着视频文件所需的网络带宽和存储空间更少。或者换句话说，对于给定的比特率，可以实现更高的视频质量。
H.265 或 MPEG-H Part 2/HEVC
与 H.264 相比，H.265 可以在不影响图像质量的情况下将数字视频文件的大小减少 25% 以上。
- H.265 是许可技术。Axis 产品包含一个 H.265 查看客户端许可证。禁止安装其他未经许可的客户端副本。要购买其他许可证，请联系您的 Axis 经销商。
- 大多数 Web 浏览器不支持 H.265 解码，因此摄像机的 Web 界面不支持该功能。您可以改用支持 H.265 解码的视频管理系统或应用程序。
图像、流和流配置文件设置彼此之间有何关系？
图像选项卡包含影响产品所有视频流的摄像机设置。如果您在此选项卡中更改某些内容，则会立即影响所有视频流和录制内容。
“码流”选项卡包含视频流的设置。如果您从产品请求视频流并且未指定分辨率或帧速率等，您将获得这些设置。当您更改“流”选项卡中的设置时，它不会影响正在进行的流，但当您开始新的流时它将生效。
流配置文件设置会覆盖“码流”选项卡中的设置。如果您请求具有特定流配置文件的流，则该流将包含该配置文件的设置。如果您请求流时未指定流配置文件，或者请求产品中不存在的流配置文件，则该流将包含“码流”选项卡中的设置。
比特率控制
比特率控制可帮助您管理视频流的带宽消耗。
可变比特率 (VBR)
可变比特率允许带宽消耗根据场景中的活动水平而变化。活动越多，所需的带宽就越多。使用可变比特率可以保证恒定的图像质量，但您需要确保有存储裕度。
最大比特率 (MBR)
最大比特率可让您设置目标比特率，以处理系统中的比特率限制。您可能会看到图像质量或帧速率下降，因为瞬时比特率保持在指定的目标比特率以下。您可以选择优先考虑图像质量或帧速率。我们建议您将目标比特率配置为高于预期比特率的值。这样，如果场景中的活动水平很高，您就可以留出余地。
- 目标比特率
平均比特率 (ABR)
使用平均比特率时，比特率会在较长时间内自动调整。这样您就可以满足指定的目标并根据可用存储空间提供最佳视频质量。与静态场景相比，活动较多的场景中的比特率更高。如果使用平均比特率选项，则在活动较多的场景中更有可能获得更好的图像质量。当调整图像质量以满足指定的目标比特率时，您可以定义在指定时间内（保留时间）存储视频流所需的总存储空间。通过以下方式之一指定平均比特率设置：
要计算估计的存储需求，请设置目标比特率和保留时间。
要根据可用存储和所需保留时间计算平均比特率，请使用目标比特率计算器。
- 目标比特率
- 实际平均比特率
- 您还可以打开最大比特率并在平均比特率选项中指定目标比特率。
- 目标比特率
- 实际平均比特率
应用
AXIS 人流量统计器
AXIS 人流量计数器是一款可安装在网络摄像机上的分析应用程序。您可以使用该应用程序计算有多少人通过入口、他们通过的方向以及在预定义的时间间隔内是否有多人通过。您还可以使用它来估计当前有多少人占据某个区域以及平均访问时间。
该应用程序嵌入在摄像机中运行，这意味着您不需要专用计算机来运行该应用程序。AXIS人流量计数器适用于任何室内环境，例如商店、图书馆或健身房。
如何估算入住率？
您可以使用该应用程序估算具有一个或多个出入口的区域的占用率。每个出入口都需要配备一个安装了AXIS 人流量计数器的网络摄像机。如果有多个摄像机，它们会通过网络以主从概念相互通信。主摄像机不断从辅助摄像机获取数据，并在实时视图中显示数据。每隔十五分钟，主摄像机会将统计数据发送到AXIS Store Data Manager。因此， AXIS Store Data Manager生成的报告可以以至少15 分钟的时间间隔显示数据。
AXIS 尖叫检测
AXIS 尖叫检测是一款在检测到尖叫声时触发事件的应用程序。生成的事件可用于录制视频或提醒安保人员等。
- 在使用该应用程序之前，请考虑以下事项：
该应用程序主要用于在安静的环境中检测尖叫声。背景声级和尖叫声之间的差异必须至少为15-20 dB，应用程序才能有效运行。安装产品时，请考虑与预期声源的距离、背景噪音水平和音频输入增益水平。
将音频输入增益调整到背景噪音覆盖应用程序音频级别图的约 30-50% 的水平。要访问输入增益设置，请单击应用程序页面上的音频设置链接。
如果尖叫声间隔少于 3 秒，应用程序将视其为一声尖叫。
AXIS 视线遮挡检测
AXIS Blocked View Detection 是一款应用程序，如果检测到摄像机被篡改（例如，镜头被遮住或喷洒），则会触发警报。
为了获得最佳性能，我们建议摄像机视图包含可检测的物体、图案或线条。
避免在大面积的地板、墙壁和天花板上放置少量物体。
您可以通过调整篡改检测的灵敏度和变化率来设置触发级别。
AXIS 对象分析
AXIS Object Analytics 是一款预装在摄像机上的分析应用程序。它可以检测场景中移动的物体，并将其分类为人类或车辆等。您可以设置该应用程序以针对不同类型的物体发送警报。要了解有关该应用程序工作原理的更多信息，请参阅AXIS Object Analytics 用户手册。
AXIS 人脸检测器
网络安全
AXIS边缘保险库
Axis Edge Vault 提供基于硬件的网络安全平台，可保护 Axis 设备。它提供的功能可保证设备的身份和完整性，并保护您的敏感信息免遭未经授权的访问。它建立在加密计算模块（安全元件和 TPM）和 SoC 安全性（TEE 和安全启动）的强大基础之上，并结合了边缘设备安全方面的专业知识。
已签名的操作系统
签名操作系统由软件供应商使用私钥对 AXIS OS 映像进行签名来实现。当签名附加到操作系统时，设备将在安装软件之前验证软件。如果设备检测到软件的完整性受到损害，则 AXIS OS 升级将被拒绝。
安全启动
安全启动是一种启动过程，由一系列经过加密验证的软件组成，从不可变内存（启动 ROM）开始。安全启动基于使用已签名的操作系统，可确保设备只能使用授权软件进行启动。
签名视频
签名视频可确保无需证明视频文件的保管链，即可验证视频证据未被篡改。每台摄像机都使用其独特的视频签名密钥（该密钥安全地存储在安全密钥库中）将签名添加到视频流中。播放视频时，文件播放器会显示视频是否完好无损。签名视频可以将视频追溯到摄像机的来源，并验证视频在离开摄像机后未被篡改。
要了解有关 Axis 设备的网络安全功能的更多信息，请访问/learning/white-papers并搜索网络安全。
安讯士安全通知服务
Axis 提供通知服务，其中包含有关 Axis 设备漏洞和其他安全相关事项的信息。要接收通知，您可以在/security-notification-service上订阅。
漏洞管理
为了最大限度地降低客户的暴露风险，Axis 作为 通用漏洞和暴露 (CVE) 编号机构 (CNA)，遵循行业标准来管理和响应我们设备、软件和服务中发现的漏洞。有关 Axis 漏洞管理政策、如何报告漏洞、已披露漏洞以及相应的安全建议的更多信息，请参阅/vulnerability-management。
安讯士设备的安全操作
具有出厂默认设置的 Axis 设备已预先配置了安全的默认保护机制。我们建议在安装设备时使用更多安全配置。要了解有关 Axis 强化指南和其他网络安全相关文档的更多信息，请访问/support/cybersecurity/resources。
规格
产品概述
- 防风雨罩
- 窗户
- 传感器保护帽
- 前加热器
- 光学单元
- 弹簧翼形螺钉 (4x)
- 入侵报警传感器
- 电缆盖
- IK10 工具
- 安全线
- 入侵报警磁铁
- 电缆垫圈 M20 (2x)
- I/O 连接器
- RS485/422 连接器
- 电源连接器（直流）
- 网络连接器 (PoE)
- microSD 卡插槽
- 音频输入
- 状态 LED
- 控制按钮
- i-CS 连接器（兼容 P-iris 和 DC-iris）
- 照明器连接器
LED 指示灯
- 状态 LED 可配置为在事件处于活动状态时闪烁。
| 状态 LED | 指征 |
| 未点亮 | 连接并正常运行。 |
| 绿色的 | 启动完成后，显示稳定绿色10秒，表示正常运行。 |
| 琥珀色 | 启动时常亮。设备软件升级或恢复出厂设置时闪烁。 |
| 琥珀色/红色 | 如果网络连接不可用或丢失，则闪烁琥珀色/红色。 |
| 红色的 | 设备软件升级失败。 |
SD 卡插槽
表面很热。有受伤风险。产品运行时请勿触摸。在对产品进行维护之前，请断开电源并让表面冷却。
- SD 卡存在损坏风险。插入或取出 SD 卡时，请勿使用尖锐工具、金属物体或用力过大。用手指插入和取出卡。
- 存在数据丢失和录制损坏的风险。移除 SD 卡之前，请先从设备的 Web 界面卸载它。产品运行时请勿移除 SD 卡。
该设备支持 microSD/microSDHC/microSDXC 卡。
microSD、microSDHC 和 microSDXC 徽标是 SD-3C LLC 的商标。microSD、microSDHC、microSDXC 是 SD-3C, LLC 在美国和/或其他国家或地区的商标或注册商标。
按钮
控制按钮
- 控制按钮用于：
将产品重置为出厂默认设置。请参阅重置为出厂默认设置。
通过互联网连接到一键云连接 (O3C) 服务。要连接，请按住按钮约 3 秒钟，直到状态 LED 闪烁绿色。
入侵报警开关
连接器
网络连接器
带有以太网供电 (PoE) 的 RJ45 以太网连接器。
音频连接器
音频输入- 3.5 毫米单声道麦克风输入，或线路输入单声道信号（左声道用于立体声信号）。
音频输入
| 1 尖部 | 2 中间环 | 3 尾段 |
非平衡麦克风（带或不带驻极体电源）或线路输入 | 驻极体电源（如果选择） | 地面 |
连接后即可使用外接麦克风。
I/O 连接器
将 I/O 连接器与外部设备结合使用，例如运动检测、事件触发和警报通知。除了0 V DC参考点和电源（12 V DC 输出）外，I/O 连接器还提供以下接口：
- 数字输入 –
- 用于连接可以在开路和闭路之间切换的设备，例如 PIR 传感器、门/窗触点和玻璃破碎检测器。
- 监督输入 –
- 可以检测数字输入的篡改。
- 数字输出 –
- 用于连接外部设备，如继电器和 LED。连接的设备可以通过 VAPIX® 应用程序编程接口、事件或设备的 Web 界面激活。
| 功能 | 别针 | 注意 | 规格 |
| 直流接地 | 1 | 0 伏直流 | |
| 直流输出 | 2 | 可用于为辅助设备供电。注意：此引脚只能用作电源输出。 | 12 V DC最大负载 = 50 mA |
| 输入 1 | 3 | 数字输入或受监控输入 – 连接至引脚 1 以激活，或悬空（未连接）以停用。要使用受监控输入，请安装线路末端电阻器。有关如何连接电阻器的信息，请参阅连接图。 | 0 至最大 30 V DC |
| 输入 2 | 4 | 数字输入或受监控输入 – 连接至引脚 1 以激活，或悬空（未连接）以停用。要使用受监控输入，请安装线路末端电阻器。有关如何连接电阻器的信息，请参阅连接图。 | 0 至最大 30 V DC |
| 输出 1 | 5 | 数字输出 – 激活时内部连接至引脚 1（直流接地），非激活时浮动（未连接）。如果与电感负载（例如继电器）一起使用，请将二极管与负载并联，以防止电压瞬变。 | 0 至最大 30 V DC，开漏，100 mA |
| 输出 2 | 6 | 数字输出 – 激活时内部连接至引脚 1（直流接地），非激活时浮动（未连接）。如果与电感负载（例如继电器）一起使用，请将二极管与负载并联，以防止电压瞬变。 | 0 至最大 30 V DC，开漏，100 mA |
- 直流接地
- 直流输出12 V，最大 50 mA
- 监控输入端口1
- 监控输入端口 2
- 数字输出端口1
- 数字输出端口2
电源连接器
2 针接线端子，用于直流电源输入。使用符合安全超低电压 (SELV) 标准的限功率源 (LPS)，其额定输出功率限制为≤ 100 W，或额定输出电流限制为≤ 5 A。
RS485/RS422 连接器
两个用于 RS485/RS422 串行接口的 2 针接线端子。
串行端口可配置为支持：
二线RS485半双工
四线RS485全双工
双线 RS422 单工
四线 RS422 全双工点对点通信
功能 | 注意 |
RS485/RS422 发送(A) | RS422 和 4 线 RS485 的 TX 对 |
RS485/RS422 发送(B) | |
RS485A 和 RS485/422 RX(A) | 所有模式的 RX 对（2 线 RS485 的组合 RX/TX） |
RS485B 和 RS485/422 RX(B) |
T92G20 连接器
将摄像机安装在 AXIS T92G20 户外防护罩中时，请使用此连接器。该连接器为防护罩中的加热器和红外照明供电。
PTZ 驱动程序
APTP
这是此驱动程序支持的型号列表。物理安装取决于您的 Axis 产品和 PTZ 单元。
检查您的 Axis 产品和 PTZ 单元将支持什么串行通信。
其他型号可能受支持，但尚未经过 Axis 验证。
技术信息
PTZ 驱动程序的默认功能：
| 驱动程序 | APTP |
| 版本 | 1.1.0 |
默认串行配置：
| 端口模式 | RS485 |
| 波特率 | 115200 |
| 数据位 | 8 |
| 停止位 | 1 |
| 奇偶校验 | 无 |
此 PTZ 驱动程序默认支持的功能：
不同的 PTZ 单元可能具有其他功能（或多或少）。
| 移动 | 绝对 | 相对的 | 连续的 |
|---|---|---|---|
| 平移 | 是的 | 是的 | 是的 |
| 倾斜 | 是的 | 是的 | 是的 |
连接
有关设备上的 RS485/RS422 引脚分配，请参阅RS485/RS422 连接器。
要更改串行端口设置，请转到设备 Web 界面中的系统 > 普通配置 > 串行。
Pelco
这是此驱动程序支持的型号列表。物理安装取决于您的 Axis 产品和 PTZ 单元。
检查您的 Axis 产品和 PTZ 单元将支持什么串行通信。
- 支持的型号：
Pelco DD5-C
Pelco Esprit ES30C/ES31C
Pelco LRD41C21
Pelco LRD41C22
Pelco Spectra III
Pelco Spectra IV
Pelco Spectra Mini
Videotec DTRX3/PTH310P
Videotec ULISSE
PTK 主动制动系统
YP3040
其他型号可能受支持，但尚未经过 Axis 验证。
技术信息
PTZ 驱动程序的默认功能：
| 驱动程序 | Pelco |
| 版本 | 4.17 |
默认串行配置：
| 端口模式 | RS485 |
| 波特率 | 2400 |
| 数据位 | 8 |
| 停止位 | 1 |
| 奇偶校验 | 无 |
此 PTZ 驱动程序默认支持的功能：
不同的 PTZ 单元可能具有其他功能（或多或少）。
| 移动 | 绝对 | 相对的 | 连续的 |
|---|---|---|---|
| 平移 | 不 | 是的 | 是的 |
| 倾斜 | 不 | 是的 | 是的 |
| 缩放 | 不 | 是的 | 是的 |
| 对焦 | 不 | 是的 | 是的 |
| 光圈 | 不 | 是的 | 是的 |
| 自动光圈 | 是的 |
| 自动对焦 | 是的 |
| 红外线滤光片 | 不 |
| 背光 | 是的 |
| OSD菜单 | 是的 |
连接
有关设备上的 RS485/RS422 引脚分配，请参阅RS485/RS422 连接器。
要更改串行端口设置，请转到设备 Web 界面中的系统 > 普通配置 > 串行。
Visca
这是此驱动程序支持的型号列表。物理安装取决于您的 Axis 产品和 PTZ 单元。
检查您的 Axis 产品和 PTZ 单元将支持什么串行通信。
- 支持 RS422 四线接口的型号：
Sony EVI-D70/D70P
WISKA DCP-27 (PT 头)
- 支持带有 RS232 接口的型号（可能需要外部 RS422-4 线/RS232 转换器）：
AXIS EVI-D30/D31
Sony EVI-G20/G21
Sony EVI-D30/D31
Sony EVI-D100/D100P
Sony EVI-D70/D70P
其他型号可能受支持，但尚未经过 Axis 验证。
技术信息
PTZ 驱动程序的默认功能：
| 驱动程序 | Visca/EVI |
| 版本 | 4.11 |
默认串行配置：
| 端口模式 | RS422 |
| 波特率 | 9600 |
| 数据位 | 8 |
| 停止位 | 1 |
| 奇偶校验 | 无 |
此 PTZ 驱动程序默认支持的功能：
不同的 PTZ 单元可能具有其他功能（或多或少）。
| 移动 | 绝对 | 相对的 | 连续的 |
|---|---|---|---|
| 平移 | 是的 | 是的 | 是的 |
| 倾斜 | 是的 | 是的 | 是的 |
| 缩放 | 是的 | 是的 | 是的 |
| 对焦 | 是的 | 是的 | 是的 |
| 光圈 | 是的 | 是的 | 不 |
| 自动光圈 | 是的 |
| 自动对焦 | 是的 |
| 红外线滤光片 | 是的 |
| 背光 | 是的 |
| OSD菜单 | 不 |
连接
有关设备上的 RS485/RS422 引脚分配，请参阅RS485/RS422 连接器。
要更改串行端口设置，请转到设备 Web 界面中的系统 > 普通配置 > 串行。
清洁建议
切勿使用刺激性清洁剂，例如汽油、苯或丙酮。
使用一罐压缩空气清除设备上的任何灰尘或松散的污垢。
如果有必要，请用沾有温水的软布擦拭镜头。
避免在阳光直射或高温下清洁，因为水滴干燥后可能会造成污渍。
故障排除
重置为出厂默认设置
应隐式使用恢复出厂设置。恢复出厂设置会将所有设置（包括 IP 地址）重置为出厂默认值。
要将产品重置为出厂默认设置：
断开产品电源。
重新接通电源时按住控制按钮。参见产品概述。
按住控制按钮 15 至 30 秒，直到状态 LED 指示灯闪烁琥珀色。
松开控制按钮。当状态 LED 指示灯变为绿色时，该过程完成。产品已重置为出厂默认设置。如果网络上没有可用的 DHCP 服务器，则默认 IP 地址为
192.168.0.90。使用安装和管理软件工具分配 IP 地址、设置密码并访问设备。
安装和管理软件工具可从/support上的支持页面获取。
您也可以通过设备的 Web 界面将参数重置为出厂默认设置。转到维护>出厂默认设置，然后单击默认。
AXIS OS 选项
Axis 根据活跃轨道或长期支持 (LTS) 轨道提供设备软件管理。活跃轨道意味着可以持续访问所有最新产品功能，而 LTS 轨道则提供固定平台，定期发布主要侧重于错误修复和安全更新的版本。
如果您想访问最新功能，或者使用 Axis 端到端系统产品，建议使用活动轨道中的 AXIS OS。如果您使用第三方集成，则建议使用 LTS 轨道，因为第三方集成不会针对最新的活动轨道进行持续验证。借助 LTS，产品可以保持网络安全，而不会引入任何重大功能更改或影响任何现有集成。有关 Axis 设备软件策略的更多详细信息，请访问/support/device-software。
检查当前 AXIS OS 版本
AXIS OS 决定了我们设备的功能。当您解决问题时，我们建议您首先检查当前的 AXIS OS 版本。最新版本可能包含可修复您的特定问题的更正。
要检查当前 AXIS OS 版本：
转到设备的 Web 界面 >状态。
在设备信息下，查看 AXIS OS 版本。
升级 AXIS 操作系统
- 当您升级设备软件时，预配置和自定义设置会被保存（前提是新 AXIS OS 中提供这些功能），但 Axis Communications AB 不对此作保证。
- 确保设备在整个升级过程中保持与电源的连接。
当您使用活动轨道中的最新 AXIS OS 版本升级设备时，产品将获得最新的可用功能。升级前，请务必阅读每个新版本提供的升级说明和发行说明。要查找最新的 AXIS OS 版本和发行说明，请访问/support/device-software。
以管理员身份登录设备。
转至维护 > AXIS OS 升级，然后单击升级。
- 升级完成后，产品会自动重启。
您可以使用AXIS 设备管理器同时升级多个设备。更多信息请访问/products/axis-device-manager。
技术问题、线索和解决方案
如果您在这里找不到所需内容，请尝试/support上的故障排除部分。
| 升级 AXIS OS 时出现问题 | |
AXIS OS 升级失败 | 如果升级失败，设备将重新加载以前的版本。最常见的原因是上传了错误的 AXIS OS 文件。请检查 AXIS OS 文件的名称是否与您的设备相对应，然后重试。 |
AXIS OS 升级后的问题 | 如果升级后遇到问题，请从维护页面回滚到以前安装的版本。 |
| 设置 IP 地址时出现问题 | |||||
该设备位于不同的子网 | 如果设备的 IP 地址和用于访问设备的计算机的 IP 地址位于不同的子网，则无法设置 IP 地址。请联系网络管理员获取 IP 地址。 | ||||
另一台设备正在使用 IP 地址 | 断开 Axis 设备与网络的连接。运行 ping 命令（在命令/DOS 窗口中，键入
| ||||
IP 地址可能与同一子网上的另一台设备冲突 | 在 DHCP 服务器设置动态地址之前，Axis 设备中的静态 IP 地址会被使用。这意味着，如果另一台设备也使用相同的默认静态 IP 地址，则访问该设备时可能会出现问题。 | ||||
| 无法通过浏览器访问该设备 | ||||||||||||
无法登录 | 启用 HTTPS 后，请确保尝试登录时使用正确的协议（HTTP 或 HTTPS）。您可能需要在浏览器的地址栏中手动输入 如果 root 帐户的密码丢失，则必须将设备重置为出厂默认设置。请参阅重置为出厂默认设置。 | |||||||||||
IP 地址已被 DHCP 更改 | 从 DHCP 服务器获取的 IP 地址是动态的，可能会发生变化。如果 IP 地址已更改，请使用AXIS IP Utility 或AXIS Device Manager 在网络上定位设备。使用设备的型号或序列号或 DNS 名称（如果已配置名称）识别设备。 如果需要，可以手动分配静态 IP 地址。有关说明，请访问/support。 | |||||||||||
使用 IEEE 802.1X 时出现证书错误 | 为了使身份验证正常工作，Axis 设备中的日期和时间设置必须与 NTP 服务器同步。转到系统 > 日期和时间。 | |||||||||||
| 该设备可在本地访问，但无法从外部访问 | |||||||||||||||||||
要从外部访问设备，我们建议您使用以下 Windows ®应用程序之一：
有关说明和下载，请访问/vms。 |
| 流媒体问题 | |||||||||||||||||||||
仅本地客户端可访问的多播 H.264 | 检查您的路由器是否支持多播，或者是否需要在客户端和设备之间配置路由器设置。您可能需要增加 TTL（生存时间）值。 | ||||||||||||||||||||
客户端中不显示多播 H.264 | 请与网络管理员核实 Axis 设备使用的多播地址是否适用于您的网络。 请咨询您的网络管理员，查看是否有防火墙阻止查看。 | ||||||||||||||||||||
H.264 图像渲染效果不佳 | 确保你的显卡使用的是最新的驱动程序。通常你可以从制造商的网站下载最新的驱动程序。 | ||||||||||||||||||||
H.264 和 Motion JPEG 的色彩饱和度不同 | 修改图形适配器的设置。请参阅适配器的文档以获取更多信息。 | ||||||||||||||||||||
帧率低于预期 |
| ||||||||||||||||||||
无法在实时取景中选择 H.265 编码 | Web 浏览器不支持 H.265 解码。请使用支持 H.265 解码的视频管理系统或应用程序。 | ||||||||||||||||||||
| 无法通过端口 8883 使用 SSL 上的 MQTT 进行连接 | ||||||||||||||||||||||||||||||||||
防火墙阻止使用端口 8883 的流量，因为它被认为不安全。 | 在某些情况下，服务器/代理可能不提供用于 MQTT 通信的特定端口。仍然可以通过通常用于 HTTP/HTTPS 流量的端口使用 MQTT。
| |||||||||||||||||||||||||||||||||
性能注意事项
在设置系统时，重要是要考虑各种设置和情况如何影响性能。一些因素会影响所需的带宽量（比特率），其他因素会影响帧速率，而有些因素则会影响两者。如果 CPU 上的负载达到最大值，这也会影响帧速率。
以下是需要考虑的最重要因素：
高图像分辨率或较低的压缩级别会导致图像包含更多数据，从而影响带宽。
旋转 GUI 中的图像会增加产品的 CPU 负载。
大量 Motion JPEG 或单播 H.264 客户端的访问会影响带宽。
大量 Motion JPEG 或单播 H.265 客户端的访问会影响带宽。
不同客户端同时观看不同的流（分辨率、压缩）会影响帧速率和带宽。
尽可能使用相同的流以保持较高的帧速率。可以使用流配置文件来确保流相同。
同时访问 Motion JPEG 和 H.264 视频流会影响帧速率和带宽。
同时访问 Motion JPEG 和 H.265 视频流会影响帧速率和带宽。
大量使用事件设置会影响产品的 CPU 负载，进而影响帧速率。
使用 HTTPS 可能会降低帧速率，特别是在流式传输运动 JPEG 时。
由于基础设施薄弱导致网络使用率过高，影响带宽。
在性能较差的客户端计算机上观看会降低感知性能并影响帧速率。
同时运行多个AXIS 摄像机应用平台 (ACAP) 应用程序可能会影响帧速率和整体性能。
